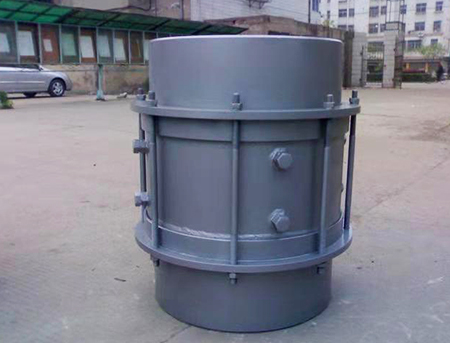

洛氏套筒补偿器
恒信彩 一、结构简图及工作原理
洛氏套筒补偿器主要由壳体、伸缩接管、柔性密封圈及固件等组成。
工作原理：利用密封紧凑合理，使用维修方便，重量轻，使用范围广，深受用户的好评，能较好地满足大型电站锅炉煤粉管道以及其它具有多维变形补偿需求的场合。
|
公称直径 |
芯管内径 |
芯管外径 |
法兰外径 |
填料长度 |
补偿量 |
安装长度 |
摩擦力 |
重量
（kg） |
|
50
|
47
|
55
|
160
|
56
|
200
|
710
|
1932
|
15.6
|
|
65
|
63
|
71
|
180
|
56
|
200
|
710
|
2485
|
19.4
|
|
（70）
|
65
|
74
|
190
|
56
|
200
|
710
|
2588
|
21.6
|
|
80
|
78
|
87
|
195
|
56
|
200
|
710
|
3002
|
24.0
|
|
100
|
94
|
106
|
215
|
56
|
250
|
830
|
6271
|
38.2
|
|
125
|
117
|
131
|
245
|
56
|
250
|
830
|
7750
|
48.0
|
|
150
|
143
|
157
|
280
|
56
|
250
|
830
|
9288
|
60.0
|
|
200
|
201
|
217
|
345
|
70
|
300
|
945
|
14977
|
102.0
|
|
250
|
253
|
270
|
400
|
70
|
350
|
1045
|
21297
|
139.2
|
|
300
|
303
|
322
|
460
|
91
|
350
|
1065
|
25399
|
162.0
|
|
350
|
353
|
373
|
510
|
91
|
400
|
1245
|
29421
|
222.0
|
|
400
|
404
|
426
|
565
|
91
|
400
|
1245
|
33286
|
247.0
|
|
450
|
455
|
478
|
615
|
91
|
400
|
1245
|
33852
|
271.8
|
|
500
|
505
|
528
|
670
|
91
|
450
|
1375
|
36234
|
370.8
|
|
600
|
603
|
630
|
790
|
91
|
450
|
1375
|
43205
|
481.2
|
|
700
|
693
|
720
|
880
|
91
|
450
|
1375
|
61771
|
517.2
|
|
800
|
792
|
820
|
995
|
112
|
500
|
1565
|
70398
|
828.0
|
|
900
|
890
|
920
|
1095
|
112
|
500
|
1565
|
79025
|
951.6
|
|
1000
|
990
|
1020
|
1195
|
112
|
500
|
1565
|
87653
|
1052.4
|
|
注：当工作压力不是1.6MPa时，其摩擦力P1= Pc／1.6×PN |
||||||||
