产品详情

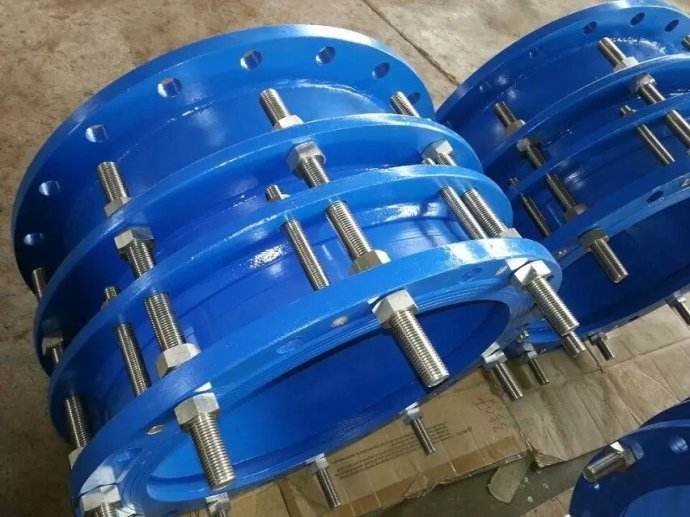

VSSJAFC型可拆式双法兰传力接头
产品介绍：
VSSJAFC型可拆式双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，并且具有一定的调节量，方便实际的施工环境进行调整。
VSSJAFC型可拆式双法兰传力接头优点：安装简单方便、方便阀门安装。该产品适用于两边均为法兰连接的管道中，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
传力接头是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。可承受管线的轴向压力。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。传力接头
产品特点:
1安装简单方便，有利于泵阀的拆装与维护。
2使用寿命长，运行稳定。
3能够将管道的轴向推力反传至整条管道，避免局部受压。
技术参数：

称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	恒信彩 D1	n-Th	恒信彩 b	D	恒信彩 D1	n-Th	恒信彩 b
恒信彩 65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	恒信彩 114			210	恒信彩 170	4-M16	18	220	180		24
恒信彩 125	恒信彩 140			240	恒信彩 200	恒信彩 8-M16	恒信彩 20	恒信彩 250	210		26
150	恒信彩 168			265	225		恒信彩 20	285	240	8-M20	26
200	恒信彩 219			320	280		22	恒信彩 340	295	8-M20	28
250	恒信彩 273			恒信彩 375	恒信彩 335	12-M16	24	395	恒信彩 350	12-M20	28
恒信彩 300	恒信彩 325	恒信彩 220	50	440	恒信彩 395	恒信彩 12-M20	恒信彩 24	445	400	12-M20	28
350	377			490	445	恒信彩 12-M20	26	505	460	16-M20	30
恒信彩 400	426			恒信彩 540	495	16-M20	28	565	恒信彩 515	恒信彩 16-M24	32
恒信彩 450	恒信彩 480			595	恒信彩 550	16-M20	28	恒信彩 615	565	20-M24	恒信彩 32
500	恒信彩 530			645	恒信彩 600	恒信彩 20-M20	恒信彩 30	恒信彩 670	恒信彩 620	20-M24	恒信彩 34
600	630	240		755	705	20-M24	恒信彩 30	恒信彩 780	恒信彩 725	20-M27	恒信彩 36
恒信彩 700	720	240		860	恒信彩 810	24-M24	32	895	恒信彩 840	24-M27	恒信彩 40
800	恒信彩 820	350	恒信彩 60	恒信彩 975	恒信彩 920	24-M27	34	1015	950	恒信彩 24-M30	44
900	920			恒信彩 1075	1020	24-M27	36	恒信彩 1115	恒信彩 1050	28-M30	恒信彩 46
1000	1020			1175	1120	恒信彩 28-M27	36	1230	恒信彩 1160	28-M33	50
恒信彩 1200	恒信彩 1220	恒信彩 370		1405	1340	32-M30	40	1455	1380	恒信彩 32-M36	恒信彩 56
1400	1420	恒信彩 370		恒信彩 1630	1560	36-M33	44	恒信彩 1675	1590	恒信彩 36-M39	62
1600	1620	380		1830	恒信彩 1760	40-M33	48	1915	1820	恒信彩 40-M4	68
恒信彩 1800	1820	380		恒信彩 2045	恒信彩 1970	44-M36	恒信彩 50	2115	2020	恒信彩 44-M45	恒信彩 70
2000	恒信彩 2020	恒信彩 400		2265	2180	48-M39	54	恒信彩 2325	恒信彩 2230	48-M45	恒信彩 74
恒信彩 2200	2220			2475	2390	52-M39	60	恒信彩 2550	2440	恒信彩 52-M52	恒信彩 80
恒信彩 2400	2420			2685	恒信彩 2600	恒信彩 56-M39	恒信彩 62	2760	恒信彩 2650	56-M52	82
2600	2620	450	恒信彩 80	2905	2810	恒信彩 60-M45	64	2960	2850	60-M52	88
2800	恒信彩 2820			恒信彩 3115	3020	64-M45	68	恒信彩 3480	3070	恒信彩 64-M52	94
恒信彩 3000	恒信彩 3020			3315	恒信彩 3220	68-M45	70	3405	恒信彩 3290	恒信彩 68-M56	100
3200	3220			恒信彩 3525	恒信彩 3430	恒信彩 72-M45	恒信彩 76
