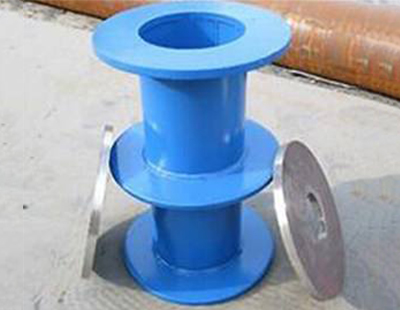

04FS02两侧防护柔性密闭套管

　我公司生产的两侧防护柔性密闭套管是集国内外同类产品的成功经验，潜心研究出的一种工艺先进，安装使用方便的管道设备。其中大中口径的两侧防护柔性密闭套管是我公司的拳头产品之一，尤其在设计和生产两侧防护柔性密...

全国销售热线：15003856689 / 13523077231

洛氏套筒补偿器套筒补偿器注填式单向套筒补偿器双向套筒补偿器弹性套筒补偿器球型补偿器三维球形补偿器旋转补偿器 N-H-Ⅱ型直流式无推力套筒补偿器直埋波纹补偿器波纹补偿器橡胶补偿器注油式穿墙止水套管

可调式可曲挠橡胶接头 JGD（KXT) 型衬四氟可曲挠橡胶接头耐油橡胶接头橡胶接头防拉脱限位装置 JGD可曲娆双球橡胶接头卡箍式可曲挠橡胶接头大翻边橡胶接头 JGD-B型丝扣连接橡胶接头 XH81A型鸭嘴阀 90°可曲挠橡胶弯头 JGD（KXT）型单球体可曲挠橡胶接头 JDX型同心异径橡胶接头（大小头）

传力接头系列

VSSJAFG(CF)型单法兰传力接头 C2F型双法兰松套传力接头 VSSJAFC型可拆式双法兰传力接头 VSSJAF（C2F）型双法兰松套传力接头VSSJAFC （CC2F）型可拆式双法兰松套传力接头 VSSJAFG（CF）型单法兰松套传力接头

伸缩器系列

球墨铸铁伸缩器不锈钢伸缩器 VSSJA-2(B2F)型双法兰松套限位伸缩器 VSSJA-2（CC2F）可拆式双法兰限位松套伸缩接头 VSSJA-1（BF）型单法兰限位松套伸缩接头 VSSJA(AF)型法兰式松套伸缩接头 SSJB（AY）型法兰松套伸缩接头 SSJB-3（BY）型压盖式限位松套伸缩接头 SSQ-1型套管式伸缩器 SSQ-2型套管式伸缩器 SSQP型防拉脱限位伸缩器 CS型热力伸缩器 RS型柔性套管式伸缩器 SSLW型滤网伸缩器 CS型热力管道伸缩器 SSQ-1型伸缩器 RSG型快速管道连接器 VSSJAFG(CF)型单法兰松套传力接头 S313伸缩器 D型大饶度伸缩器

过滤器系列

丝扣Y型管道过滤器无缝弯头对焊管件-弯头 Y型过滤器 SSLW型滤网伸缩器

防水套管系列

柔性防水套管 02S40刚性防水套管 02s404/s312钢制柔性防水套管 02s404/s312.A型刚性防水套管 B型钢性防水套管 04FS02两侧防护柔性密闭套管加长型防水套管加长加翼环柔性防水套管

产品详情

我公司生产的两侧防护柔性密闭套管是集国内外同类产品的成功经验，潜心研究出的一种工艺先进，安装使用方便的管道设备。其中大中口径的两侧防护柔性密闭套管是我公司的拳头产品之一，尤其在设计和生产两侧防护柔性密闭套管方面，在国内外已处于水平。
两侧防护柔性密闭套管用途：
适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处。
两侧防护柔性密闭套管作用：
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
两侧防护柔性密闭套管材质：
1、柔性密闭套管是按照标准04FS02制造生产，材料采用Q235-A。
2、柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏，聚胺脂密封膏。
04FS02两侧防护柔性密闭套管材料表：

序号	名称	数量	材料	备注
1	法兰套管	1	Q235-A	焊接件
2	密封圈	1	氯丁橡胶
3	法兰压盖	1	Q235-A	焊接件
4	螺栓	n	Q235-A	GB897-88A
5	螺母	n	Q235-A	GB/T41-2000
6	钢管		Q235-A
7	挡板		Q235-A

柔性密闭套管说明：
1.穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。
2.钢管和挡圈焊接后经镀锌处理，再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。
3.焊工采用手工电弧焊，焊条型号为E4303。
04FS02两侧防护柔性密闭套管数据表：

DN	恒信彩 D1	D2	恒信彩 D3	恒信彩 D4	恒信彩 D5	恒信彩 D7	L	恒信彩 L0	L1	L2	d1	恒信彩 d2	恒信彩 d3	D1	恒信彩 D2	K	恒信彩 n-M
50	60	95	65	145	200	恒信彩 81	65		72	恒信彩 30	恒信彩 3.5	4	8	恒信彩 65	恒信彩 86	4	4-M12
65	76	114	恒信彩 80	165	220	96	65	恒信彩 25	恒信彩 72	30	3.75	4	恒信彩 8	恒信彩 80	恒信彩 105	4	恒信彩 4-M12
80	恒信彩 89	127	恒信彩 95	恒信彩 180	恒信彩 235	115	65	恒信彩 25	恒信彩 76	38	恒信彩 4	4	恒信彩 10	恒信彩 95	恒信彩 118	4	4-M16
100	恒信彩 108	146	恒信彩 114	恒信彩 200	恒信彩 255	134	恒信彩 65	25	76	38	恒信彩 4	恒信彩 4.5	10	恒信彩 114	136	4	恒信彩 4-M16
恒信彩 125	133	180	140	235	恒信彩 290	160	恒信彩 65	恒信彩 25	76	38	恒信彩 4	6	恒信彩 10	恒信彩 140	167	恒信彩 6	恒信彩 6-M16
150	恒信彩 159	恒信彩 203	165	260	315	185	恒信彩 65	25	恒信彩 76	恒信彩 38	4.5	6	10	165	190	恒信彩 6	恒信彩 6-M16
200	219	265	226	320	375	246	65	恒信彩 25	76	恒信彩 38	6	6	恒信彩 10	226	252	恒信彩 6	恒信彩 6-M16
